方圆仪器“热流式凉感测试仪”通过纺织工业联合会鉴定,专家好评“国际先进”

2017年427日,中国纺织工业联合会组织召开了“高导热化纤长丝及其新型凉感织物生产关键技术项目鉴定会”(见图1、图2)。其中,由我公司和总后军需研究所合作研制的用于测试凉感织物凉爽性能的快速响应式“FFZ415热流式织物凉感测试仪”(“已取得相关专利”整机外形见图4),受到了鉴定专家的高度肯定与表扬。项目顺利通过鉴定,综合评定为:“国际先进”(见图3)。

鉴定会现场一(图1


鉴定会现场二(图2



鉴定结论(图3

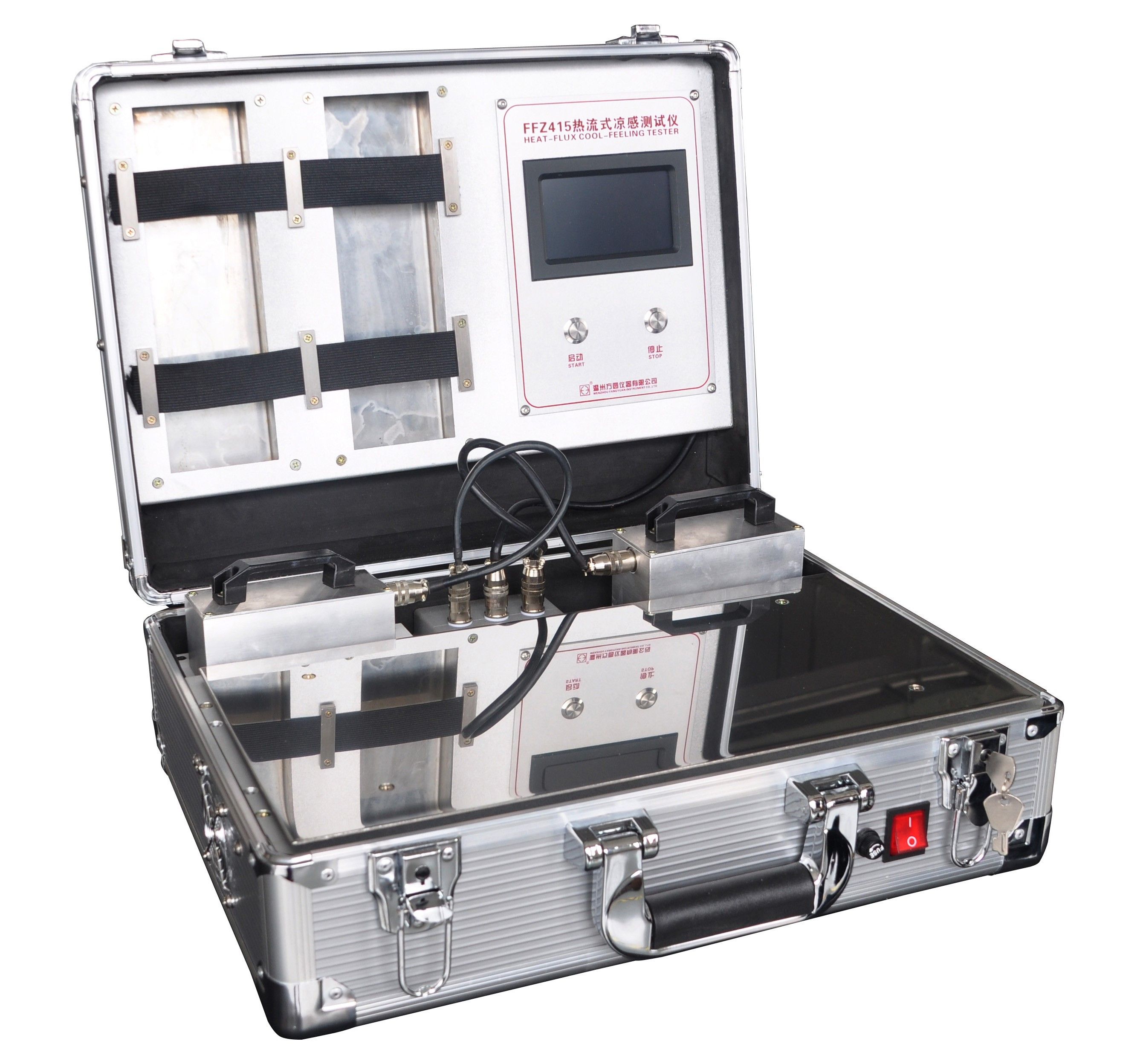

FFZ415热流式织物凉感测试仪实物图(图4





仪器工作原理

人体皮肤和织物接触时,人体热量将通过贴身织物向外传递。本仪器用来考核织物等材料的切向热传递特性,这个传热过程,根据人体的主观感受可分为两个阶段:一、皮肤接触到织物瞬间到二者的温度平衡,人体热量传导到织物表面,并沿xyz三个方向传导,直至达到织物的最大热吸收能力(仪器中,用35摄氏度恒温体持续向样品传递热量直至二者达到温度平衡来拟合上述过程)。第二个阶段是人体与织物的温度平衡后,热量将持续沿xy方向传导,并进一步通过传导、辐射、对流等方式与环境进行热量交换。

本仪器(基本原理见图5所示)将可以检测垂直于热流方向单位面积热流量的热流计,置于35℃的恒温热源体下方,一起组成测试探头。样品置于绝热泡沫台上进行测试。


原理图(图5


35℃恒温热源体模拟人体。当恒温体温度高于环境温度(即织物表面温度)时,恒温体的热量以一定的热流密度,经过热流计传导到织物,沿织物垂直方向和平面方向,即xyz三个方向传导出去。当织物放于绝热泡沫板上时,织物吸收足够热量后,热流将沿着导热性能好的平面方向即xy方向传导,并进一步通过传导、辐射、对流和环境进行热量交换。


FFZ415热流式织物凉感测试仪 彩色触摸屏测试界面

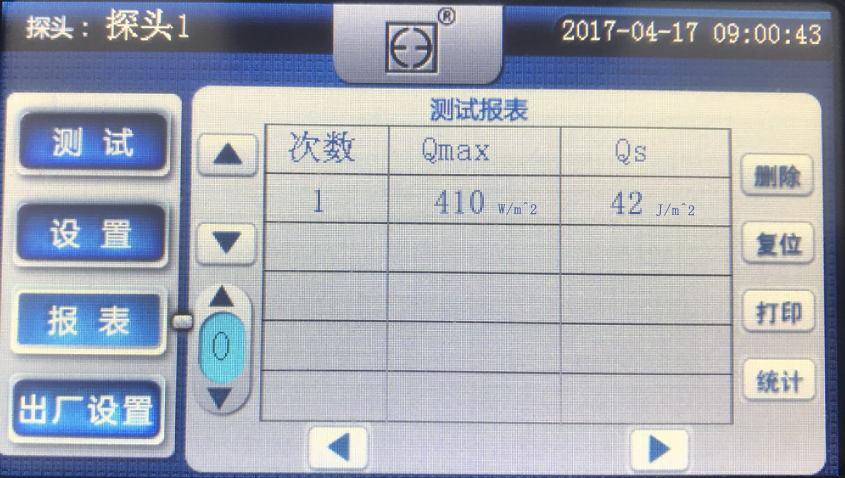

界面一(图6


界面二(图7


FFZ415热流式织物凉感测试仪 连接PC机后的测试界面(图8


本仪器可以测定三个结果

1)瞬间热流密度最大值Qmax,即曲线的峰值,该指标反映了接触瞬间的凉度,单位为W/m2W/cm2,织物的 Qmax越大,人体的凉感越强;

2)初始热流密度峰面积Qs


Qs:单位面积初始传递热量

t0 :热传递开始时间

t1 :热平衡态的时间

Qt:  t时刻热量的瞬时值 QUOTE QUOTE

单位为J/m2J/cm2,表示一定时间内(热传递开始至达到热平衡态的时间内)通过单位面积传递的总热量,全面反映了织物的热吸收能力,Qs越大,织物的热吸收能力越强,人体感受到的凉感越强且持久;

3)稳态热流值Qbal,即平衡态曲线的热流值,反映织物沿平面方向的导热能力,是材料自身的固有属性,表明持久凉感。Qbal越大,表明织物的持久热传导能力越强。

相关的方法标准

目前仅有台湾发布的FTTS-FA-019标准,完全是按照日本的检测仪器KES-F7制定的。20161月份于厦门召开的评审会通过的国标《纺织品 瞬间接触凉感性能的检测与评价》目前还没公开发布。这两个标准的不同是:FTTS-FA-019参照KES-F7,试样放置在一个恒温板上;而国标试样是放在接触凉感值较低的聚乙烯泡沫板上。二者相同的都仅仅用于测量接触瞬间凉感

同类产品比较

目前国内还没有测试接触瞬间凉感的仪器,国外也仅日本生产的KES-F7机型。FFZ415热流式凉感测试仪除了满足上述两项标准外,还可从初始接触凉感、织物热吸收能力及持久热传导能力三个方面全面反映织物凉感。系通解决了现有KES-F7织物凉感测试存在的测试参数单一、探头压强小、难以帖服、重现性差等问题。
